研磨盤平面度測試方法
【發行·修改履歷】 編號：SZJY-CZ-001
| 版本 | 發行/修改 日期 |
修改內容 | 承認 | 確認 | 作成 |
| 0 | 2018-10-22 | 首次發行 | / | / | 胡生 |
| 1 | |||||
| 2 | |||||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 6 | |||||
| 7 | |||||
| 8 | |||||
| 9 | |||||
| 10 |
| 類別 | 文件名稱 | 版 本 | 0 | 編 號 | SZJY-CZ-001 |
| 規定 | 研磨盤平面度測試方法 | 生效日期 | 2018-10-22 |
1、目的：
測量研磨盤的平面度是為了確認研磨盤修面后的狀態，確保研磨盤面形精度能滿足生產工藝需求。研磨盤面形精度不符合要求時會導致產品研磨時受力不均，磨出來的產品出現高低不平等不良現象！測量研磨盤平面度是保證批量生產產品品質的重要管控手段之一！
2、適用范圍：
適用于市場上現有樹脂銅盤、樹脂鐵盤、合成錫盤、壓鑄盤等研磨盤。
3、定義：
3.1 測量的定義：所謂測量，是指用實驗的方法，將被測量(未知量)與已知的標準量進行比較，以得到被測量的具體數值，達到對被測量定量認識的過程。
3.2 研磨盤平面度：也稱研磨盤面形精度，專業的叫法叫修面弧度。它并不是越平越好，有些
產品需要磨盤平面度好些，有些產品需要一定的修面弧度。這個跟它的實際生產工藝相關。
所以這是一個經驗值。
4、責任：
4.1 生產部門：生產部負責在使用前對研磨盤平面度進行測量。
4.2 技術部：負責制訂工藝標準及作業指導書，并提供技術支援。
5、資格與訓練：無
6、程序：
6.1 測量前準備工作
6.1.1 測量工具準備
a、千分表，行程：0-1mm或0-3 mm，分辨力：1um，數量：3個。(國產正品：桂量8鉆（性價比高）、成量、哈量；有條件的公司我個人建議買日本三豐的，因?yàn)檫@4個牌子的我都用過！)
b、大理石平尺1條：根據研磨盤尺寸來定，一盤1米以下的盤，購買1米長的大理石平尺即可。（精度要求：000級（3um）注：1.2米規格：1200mm*120mm*60mm，1米規格：1000mm*120mm*60mm。）
c、千分表鋁支架1個：牌號：6061，標準規格（鋁條寬度40 mm，厚度20 mm），定制加工；根據研磨盤的大小來決定鋁條長度。（一般380 mm研磨，支架長為：440-460 mm；460 mm研磨盤，
支架長度為：540 mm；610 mm研磨盤，支架長度為：700 mm。880-910研磨盤，支架長度：1000 mm。）

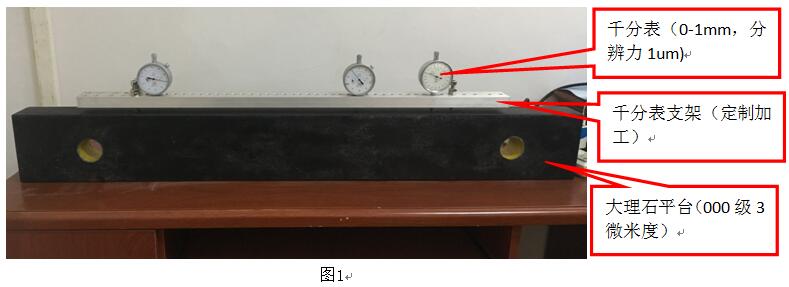

工具參考圖片，圖1所示：

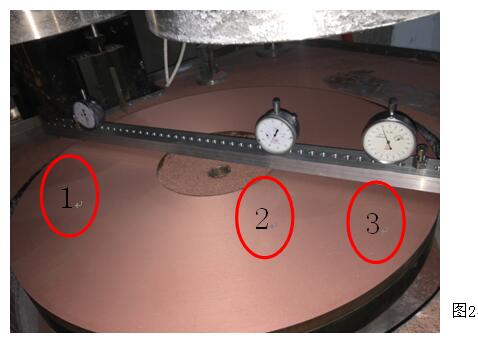

6.2 將3個千分表分別安裝在鋁支架上，注意千分表的安裝位置有一定要求：千分表1和表3的測試點的距離離研磨盤的外徑邊緣位置在：50-60 mm左右即可，千分表2測試點的距離離研磨盤內徑邊緣位置在：20-30 mm左右即可，如圖2所示：
6.3 千分表安裝位置確認完以后，開始校表。
6.3.1校表步驗：
6.3.1.1 先將千分表鋁支架放入到大理石平尺上，確認鋁支架3個定位螺絲放置是否平穩，不平穩時，將螺絲高度調成一致使其平穩。

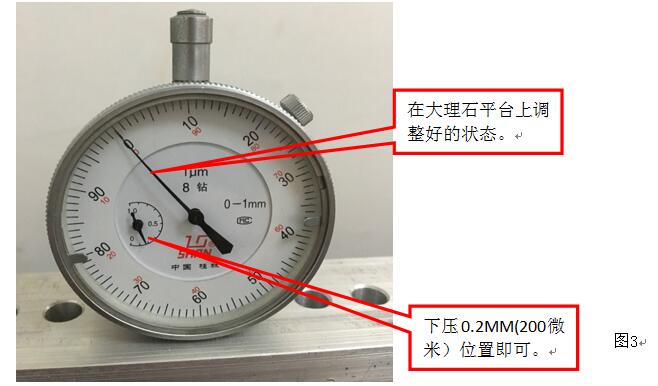

6.3.1.2 千分表放到大理石平臺上，確認千分表此時的壓入深度，一般將千分表壓入的深度調到0.2mm的位置即可；如果指針沒有指到零位，調整表圈，使其在“0”位。這樣的目的是方便讀數，如圖3所示。注：也可以不調到“0”位，但讀數沒那么方便好記。
6.3.1.3 將千分表重復放在大理石平尺同一位置，連續測量3次，讀數結果一致，表明表已校好。此時分別記錄好3個千分表的讀數。
6.4 千分表校完后，將千分表放到研磨盤中間的位置，如圖2所示，開始進行測量，等數值穩定后將3個千分表測量結果分別記錄，3個千分表的讀數差值就是研磨盤的面形精度。
6.5 測量結果處理
針對不同的研磨產品、磨研工藝，修面情況也不盡相同。所以本章只對研磨盤平面度測量方法詳細描述，不對測量結量處理詳細描述！
7、記錄：
7.1 《研磨盤平面度測試記錄表》
